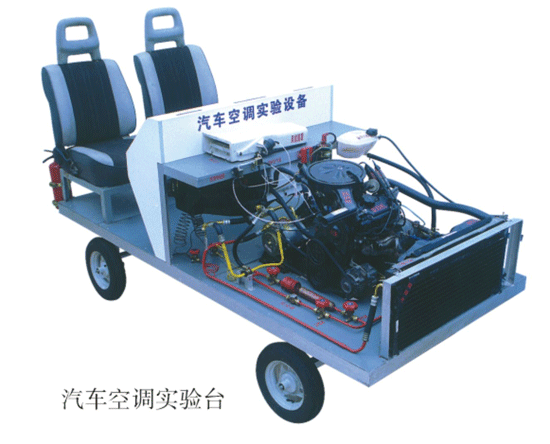

ZY-2003汽車空調實驗臺
本實驗設備主要以桑塔納轎車空調為基礎，所有的配件多采用桑塔納轎車的原配件。經過本公司的技術人員設計：位置擺放的合理化及機構的簡單化，使實驗設備更趨近于真實的汽車空調。
本實驗總控臺主要配備了：1、汽車儀表、壓力表、工作指示燈、故障指示燈、溫度顯示儀、出風口、點火開關、暖、冷風控制桿等；2、制冷系統：發動機、壓縮機、蒸發器、冷凝器、貯液干燥器、視液鏡、外平衡式彭脹閥、貯液灌、毛細管、新鮮空氣閥等；3、制熱系統：冷卻水箱、備用水箱、加熱器，熱源來自發動機；4、另配汽車空調的制冷，暖風工作原理的整個循環過程，及整個系統的電路、分布情況示教板，使學員更好的了解各物理參數的變化情況和系統的工作狀況；5、實驗臺的風道分布完全依照現代轎車的布置：上部、中部、下部、冬天的除霜。
汽車空調實驗設備主要技術參數
項 目 |
主要技術參數 |
備 注 |
實驗控制臺電源 |
12V(15V,30A) |
直流電 |
工作原理示教板電源 |
220V、50Hz |
交流電 |
外形尺寸 |
2400×1100×1200mm |
轎車型 |
制冷劑 |
134A 296ml |
|
溫控開關 |
≥2℃閉合 ≤0℃斷開 |
蒸發器內 |
節溫器開關 |
≤80℃道通 |
發動機內 |
高壓開關 |
>1447.9Pa接通 <1206.59Pa切斷 |
|
低壓開關 |
>300kPa接通 <200Pa切斷 |
|
離合器電壓 |
12V，24V |
|
散熱器風扇最大功率 |
200W |
吸入式 |
貯液干澡器容量 |
500ml |
|
膨脹閥 |
外部平衡式 |
|
|
